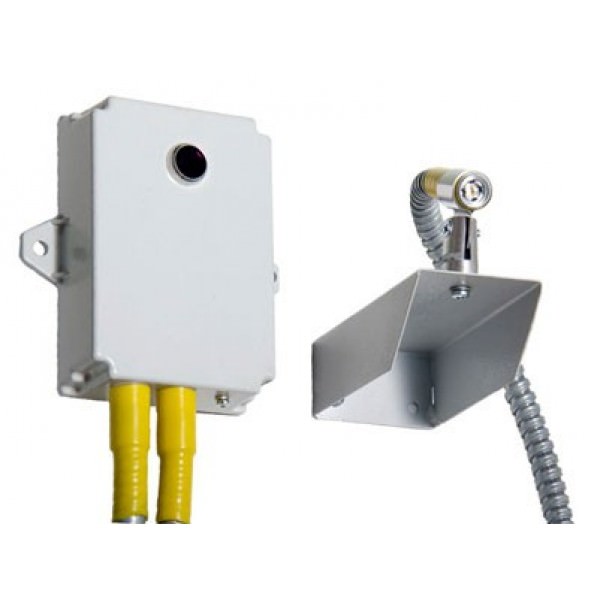

Извещатель пожарный пламени взрывозащищенный, Спектрон ТПП, Спектрон-220

Извещатель пожарный пламени взрывозащищенный, Спектрон ТПП, Спектрон-220
7 274 руб
Код 1с
p-227879
Полное описание
Извещатель пожарный пламени ИК взрывозащищенный, устойчив к воздействию соляного тумана. Оптический элемент вынесен на ОВ кабеле. Установка выносного оптического элемента во взрывоопасных помещениях. Для окр. среды с темп. -50 С...+55 С, IP68, чувствительный элемент IP66Назначение изделияИзвещатель предназначен для обнаружения возгораний, сопровождающихся появлением открытого пламени.ОсобенностиПри монтаже исключить попадание прямого или зеркально-отраженного солнечного излучения на чувствительный или оптический элемент Извещателя исключить из зоны контроля Извещателя объекты с изменяющейся интенсивностью свечения в диапазоне частот 4-10 Гц (печи, камины, мощные калориферы, неисправные осветительные приборы, движущиеся источники и т.п.) не устанавливать Извещатель и его выносной элемент на вибрирующие конструкции (предпочтительным местом монтажа являются элементы каркаса здания: колонны, несущие стены). Оптимальным местом установки Извещателя или его выносного элемента является зона вблизи потолка над оконными проемами в углу помещения, оптическая ось при этом ориентируется по диагонали помещения.
