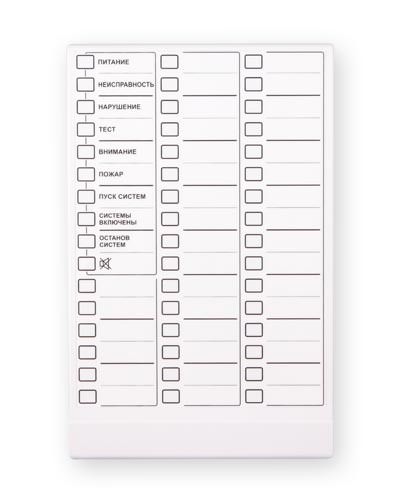

Блок индикации, ТЕКО, Астра-863 исп.А

Модуль индикаторов, 8 индикаторов обобщенного состояния системы, 38 индикаторов состояния разделов, звуковой сигнализатор, кнопка отключения звука, вход Touch Memory работа в системе Астра-Zитадель под управлением ППКОП Астра-Z-8945 исп. А, подключение к ППКОП по RS-485, подключение до 4-х расширителей Астра-863 исп.АР по линии SL два входа питания (основной и резервный), электропитание от источника напряжения 10-27 ВНазначение изделияПредназначен для:- отображения состояний логических разделов системы Астра-Zитадель на 38 светодиодных индикаторах - отображение обобщенного состояния системы на 8-ми системных светодиодных индикаторах - принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство ППКОП Астра-Z-8945 исп.АОсобенности-Астра-863 исполнение А - основной модуль индикации, работающий под управлением ППКОП Астра-Z-8945 исп.А -информационный обмен с ППКОП по проводному интерфейсу RS-485 -трехцветная индикация извещений по ГОСТ Р 53325 -звуковое сопровождение извещений -сброс звукового сигнала кнопкой -два входа питания (основной и резервный) по ГОСТ Р 53325 -один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325 -один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A (R)) и выход для подключения светодиода считывателя -информационный интерфейс SL для подключения до 4-х дополнительных модулей расширения Астра-863 исп. АР (48 индикаторов) -выход питания для дополнительных модулей расширения Астра-863 исп. АР -программирование привязок индикаторов к разделам системы с помощью программного комплекса мониторинга ПКМ Астра-ZРуководство по эксплуатации
